X44W三通法兰旋塞阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
三通法兰旋塞阀 产品概述
X44W三通法兰旋塞阀通过压紧填料，使塞子和塞体密封面压紧，密封等级较高，大量用于中、低压管路。口径范围DN15～DN300。驱动方式有手动、蜗轮传动、气动、电动等。设计标准采用JB/T12240-89的规定。
三通法兰旋塞阀 性能规范
| 型号 | 公称压力 PN(MPa) |
试验压力PS(MPa) | 适用介质 | 工作温度 (℃) |
|
|---|---|---|---|---|---|
| 壳 体 | 密 封 (水) | ||||
| X44W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸类 | ≤250 |
| X44W-1.0R | 1.0 | 1.5 | 1.1 | 醋酸类 | ≤250 |
| X44W-1.0C | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤200 |
三通法兰旋塞阀 零件材料
| 零件名称 | 阀 体 | 塞 子 | 填料压盖 | 填 料 |
|---|---|---|---|---|
| X44W-1.0P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 柔性石墨 油浸石棉盘根 |
| X44T-1.0R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | |
| X44W-1.0C | 铸 钢 | 铸 钢 | 铸 钢 |
三通法兰旋塞阀 尺寸图
 |
|---|

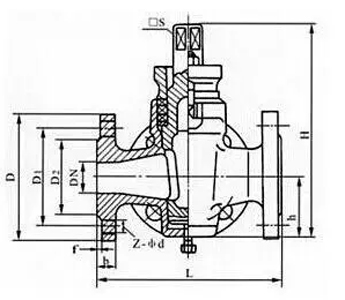

| X44W三通法兰旋塞阀 外形尺寸 |
三通法兰旋塞阀 连接尺寸
| 公称压力PN(MPa) | 公称通径DN(mm) | 尺 寸 (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | Z-￠d | □S | h | H | ||
| 1.0 | 15 | 145 | 95 | 65 | 45 | 4-￠14 | 14 | 26 | 99 |
| 20 | 145 | 105 | 75 | 55 | 4-￠14 | 14 | 34 | 124 | |
| 25 | 145 | 115 | 85 | 56 | 4-￠14 | 17 | 38 | 133 | |
| 32 | 165 | 135 | 100 | 78 | 4-￠18 | 19 | 45 | 152 | |
| 40 | 190 | 145 | 110 | 85 | 4-￠18 | 22 | 55 | 212 | |
| 50 | 200 | 160 | 125 | 100 | 4-￠18 | 27 | 74 | 260 | |
| 65 | 230 | 180 | 145 | 120 | 4-￠18 | 32 | 82 | 295 | |
| 80 | 260 | 195 | 160 | 135 | 4-￠18 | 36 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 8-￠23 | 46 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 8-￠23 | 50 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 8-￠23 | 55 | 172 | 512 | |
| 200 | 480 | 335 | 295 | 265 | 8-￠23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 8-￠23 | 85 | 230 | 660 | |
| 300 | 610 | 440 | 400 | 368 | 8-￠23 | 100 | 263 | 760 | |
三通法兰旋塞阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
