X13W内螺纹二通旋塞阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
内螺纹二通旋塞阀 产品概述
本公司的X13W内螺纹二通旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。X13W内螺纹二通旋塞阀主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。X13W内螺纹二通旋塞阀,内螺纹铸铁旋塞阀,内螺纹旋塞阀结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。
内螺纹二通旋塞阀 性能规范
| 型号 | 公称压力 PN(MPa) |
试验压力PS(MPa) | 适用介质 | 工作温度 （℃） |
|
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| X13W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
| X13T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X13W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X13W-1.0(P/R) | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤250 |
内螺纹二通旋塞阀 零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|
| X13W-1.O | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根 柔性石墨 |
| X13T-1.0 | 铸铁 | 铸铜 | 铸铁 | |
| X13W-1.0T | 铸铜 | 铸铜 | 铸铜 | |
| X13W-1.0P | 不锈钢 | 不锈钢 | 不锈钢 | |
| X13W-1.0R | 钼二钛 | 钼二钛 | 钼二钛 |

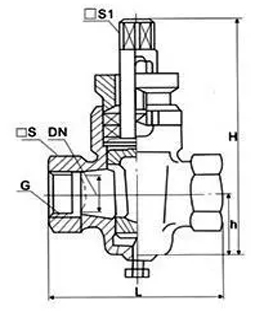

内螺纹二通旋塞阀 尺寸图
 |
|---|
| X13W内螺纹二通旋塞阀 外形尺寸 |
内螺纹二通旋塞阀 连接尺寸
| 公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) | ||||
|---|---|---|---|---|---|---|
| L | □s | □s1 | h1 | H | ||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 |
内螺纹二通旋塞阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
