X14W内螺纹三通旋塞阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
内螺纹三通旋塞阀 产品概述
精欧公司经营X14W/T内螺纹三通旋塞阀优点如下：
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
内螺纹三通旋塞阀 性能规范
| 型号 | 公称压力 PN(MPa) |
试验压力PS(MPa) | 适用介质 | 工作温度 （℃） |
|
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| X14W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
| X14T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X14W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X14W-1.0(P/R) | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤250 |
内螺纹三通旋塞阀 零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|
| X14W-1.0 | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根 柔性石墨 |
| X14T-1.0 | 铸铁 | 铸铜 | 铸铁 | |
| X14W-1.0T | 铸铜 | 铸铜 | 铸铜 | |
| X14W-1.0P | 不锈钢 | 不锈钢 | 不锈钢 | |
| X14W-1.0R | 钼二钛 | 钼二钛 | 钼二钛 |

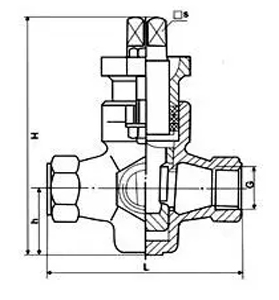

内螺纹三通旋塞阀 尺寸图
 |
|---|
| X14W内螺纹三通旋塞阀 外形尺寸 |
内螺纹三通旋塞阀 连接尺寸
| 公称通径 DN(mm) |
管螺纹 G |
尺寸(mm) | |||
|---|---|---|---|---|---|
| H | L | h | □S | ||
| 15 | 1/2 | 117 | 85 | 30 | 12 |
| 20 | 3/4 | 126 | 90 | 34 | 16 |
| 25 | 1 | 160 | 110 | 42 | 18 |
| 32 | 11/4 | 176 | 130 | 48 | 18 |
| 40 | 11/2 | 210 | 150 | 64 | 26 |
| 50 | 2 | 238 | 170 | 76 | 28 |
| 65 | 21/2 | 250 | 220 | 80 | 30 |
| 80 | 3 | 340 | 250 | 115 | 38 |
| 100 | 4 | 350 | 300 | 125 | 42 |
内螺纹三通旋塞阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
