X43W二通法兰旋塞阀

X43W二通法兰旋塞阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

二通法兰旋塞阀 产品概述

X43W二通法兰旋塞阀的关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。X43W二通法兰旋塞,铸钢旋塞阀,不锈钢旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使二通法兰旋塞阀的结构变得轻巧,但同时也产生了一定的损失。二通法兰旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。X43W二通法兰旋塞,铸钢旋塞阀,不锈钢旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

二通法兰旋塞阀 性能参数

型号 公称压力PN(MPa) 试验压力PS(MPa) 适用介质 工作温度(℃)
壳体 密封
X43W-0.6
X43W-0.6T
0.6 0.9 0.6 煤气、油品 ≤100
X43W-0.6P 0.6 0.9 0.6 硝酸类 ≤250
X43W-0.6R 0.6 0.9 0.6 醋酸类 ≤250
X43W-0.6C 0.6 0.9 0.6 水、油品 ≤200

二通法兰旋塞阀 零件材料

零件名称 阀 体 塞 子 填料压盖 填 料
X43W-0.6 灰铸铁 灰铸铁 可锻铸铁 油浸石棉盘根
柔性石墨
X43W-0.6T 铸 铜 铸 铜 铸 铜
X43W-0.6P 铬镍钛不锈钢 铬镍钛不锈钢 不锈钢
X43W-0.6R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 不锈钢
X43W-0.6C 铸 钢 铸 钢 铸 钢

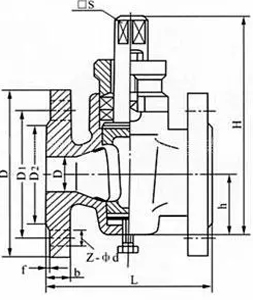

二通法兰旋塞阀 尺寸图

X43W二通法兰旋塞阀 外形尺寸
X43W二通法兰旋塞阀 外形尺寸

二通法兰旋塞阀 连接尺寸

公称通径DN(mm) 尺寸(mm)
L D D1 D2 Z-¢d
10 80 75 50 32 4×12
15 80 80 55 40 4×12
20 90 90 65 50 4×12
25 100 100 75 60 4×12
32 115 120 90 70 4×14
40 130 130 100 80 4×14
50 145 140 110 90 4×14
65 160 160 130 110 4×14
80 200 185 150 125 4×18
100 230 205 170 145 4×18
125 250 235 200 175 8×18
150 320 260 225 200 8×18
200 350 315 280 255 8×18

二通法兰旋塞阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。


相关名称:X43W二通法兰旋塞,铸钢旋塞阀,不锈钢旋塞阀
