BX43W二通保温旋塞阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
二通保温旋塞阀 产品概述
BX43W二通保温旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。BX43W二通保温旋塞阀,二通铸钢保温旋塞阀主要供开启和关闭管道和设备介质之用。BX43W二通保温旋塞阀,二通铸钢保温旋塞阀主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。二通保温旋塞阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。
二通保温旋塞阀 结构特点
1、保温旋塞阀适用于经常操作，启闭迅速、轻便。
2、二通保温旋塞阀流体阻力小。
3、保温旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、二通保温旋塞阀密封性能好。
5、旋塞阀不受安装方向的限制，介质的流向可任意。
6、二通保温旋塞阀无振动，噪声小。
二通保温旋塞阀 标准规范
| 设计制造标准 | GB/T 22130-2008 |
|---|---|
| 结构长度标准 | GB/T 12221-2005 |
| 连接法兰标准 | GB/T 9113 |
| 压力温度等级 | GB/T 12224-2005 |
| 试验检验标准 | GB/T 13927-2008 |
二通保温旋塞阀 性能规范
| 型号 | 公称压力 PN（MPa） |
试验压力PS（MPa） | 工作压力 P（MPa） |
适用介质 | 工作温度 （℃） |
|
|---|---|---|---|---|---|---|
| 壳体 | 密封 | |||||
| BX43W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
| BX43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
二通保温旋塞阀 零件材料
| 零件名称 | 阀体、塞子 | 填料 |
|---|---|---|
| BX43W-1.0P BX43W-1.0R |
不锈钢 | 石墨盘根+304 |
| BX43W-1.0C | 铸钢 |

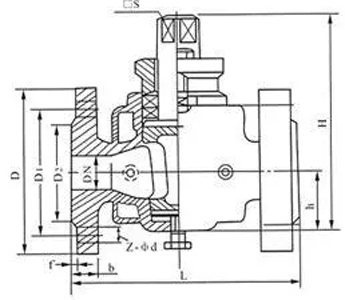

二通保温旋塞阀 尺寸图
 |
|---|
| BX43W二通保温旋塞阀 外形尺寸 |
二通保温旋塞阀 连接尺寸
| 口径（DN） | L | D | D1 | D2 | z-φd | |
|---|---|---|---|---|---|---|
| 20 | 90 | 150 | 105 | 75 | 55 | 4╳14 |
| 25 | 110 | 160 | 115 | 85 | 65 | 4╳14 |
| 32 | 115 | 190 | 135 | 100 | 78 | 4╳18 |
| 40 | 150 | 200 | 145 | 110 | 85 | 4╳18 |
| 50 | 170 | 220 | 160 | 125 | 100 | 4╳18 |
| 65 | 220 | 280 | 180 | 145 | 120 | 4╳18 |
| 80 | 250 | 300 | 195 | 160 | 135 | 4╳18 |
| 100 | 300 | 340 | 215 | 180 | 155 | 8╳18 |
| 125 | 350 | 245 | 210 | 185 | 8╳18 | |
| 150 | 400 | 280 | 240 | 210 | 8╳23 | |
| 200 | 450 | 335 | 295 | 265 | 8╳23 | |
| 250 | 530 | 390 | 350 | 320 | 8╳23 | |
| 300 | 580 | 440 | 400 | 368 | 8╳23 | |
二通保温旋塞阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
