G6B41F气动衬氟隔膜阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
气动衬氟隔膜阀 产品概述
精欧公司的G6B41F气动衬氟隔膜阀采用无填料函的构造；四氟隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。气动衬氟隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
气动衬氟隔膜阀 性能规范
| 零件名称 | 材料 |
|---|---|
| 阀体 | HT200衬氟塑料、衬橡胶 |
| 阀瓣、阀盖 | HT200 |
| 气缸、气缸盖 | HT200 |
| 螺杆、阀杆、活塞 | 35 |
| 隔膜 | 氟丁桷胶、氟塑料 |

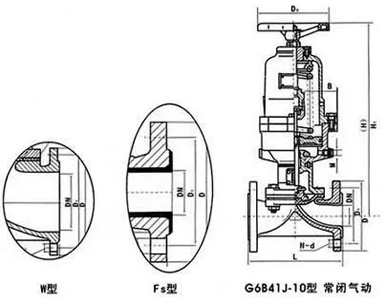

气动衬氟隔膜阀 尺寸图
 |
|---|
| G6B41F气动衬氟隔膜阀 外形尺寸 |
气动衬氟隔膜阀 主要外形尺寸
| 型 号 | 公称通径 DN(mm) | 尺 寸（mm） | 气 动 装 置（mm） | 质量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D | n-d | H1 | Do | 耗气量cm3 | 气源压力MPa | （㎏） | ||
| G6B41 W/J/FS-6 | 25 | 145 | 85 | 115 | 4-13.5 | 296 | 120 | 2.395×102 | 0.4 | 8 |
| 32 | 160 | 100 | 140 | 4-17.5 | 398 | 140 | 6.082×102 | 0.4 | 15 | |
| 40 | 180 | 110 | 150 | 4-17.5 | 406 | 140 | 6.082×102 | 0.4 | 17 | |
| 50 | 210 | 125 | 165 | 4-17.5 | 464 | 160 | 1.235×103 | 0.4～0.5 | 26 | |
| 65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725×103 | 0.4～0.5 | 32 | |
| 80 | 300 | 160 | 200 | 4-17.5 | 645 | 200 | 3.725×103 | 0.4～0.5 | 56 | |
| 100 | 350 | 180 | 220 | 8-17.5 | 665 | 240 | 9.458×103 | 0.4～0.5 | 100 | |
| 125 | 400 | 210 | 250 | 8-17.5 | 832 | 320 | 1.409×104 | 0.4～0.5 | 170 | |
| 150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2.868×104 | 0.5 | 232 | |
| G6B41W/J/FS-4 | 200 | 570 | 295 | 340 | 8-22 | 1275 | 400 | 4.619×104 | 0.5 | 386 |
| 型 号 | 公称通径 DN(mm) | 尺寸 （mm） | 气 动 装 置（mm） | 质量 | ||||||
| L | D1 | D | n-d | H1 | Do | 耗气量cm3 | 气源压力MPa | （㎏） | ||
| G6K41 W/J/FS-6 | 25 | 145 | 85 | 115 | 4-13.5 | 306 | 120 | 2.395×102 | 0.4 | 7.5 |
| 32 | 160 | 100 | 140 | 4-17.5 | - | 140 | 6.082×102 | 0.4 | 14.3 | |
| 40 | 180 | 110 | 150 | 4-17.5 | 415 | 140 | 6.082×102 | 0.4 | 16.5 | |
| 50 | 210 | 125 | 165 | 4-17.5 | 458 | 160 | 1.235×103 | 0.4～0.5 | 24 | |
| 65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725×103 | 0.4～0.5 | 30 | |
| 80 | 300 | 160 | 200 | 4-17.5 | 642 | 200 | 3.725×103 | 0.4～0.5 | 51 | |
| 100 | 350 | 180 | 220 | 8-17.5 | 710 | 240 | 9.458×103 | 0.4～0.5 | 92 | |
| 125 | 400 | 210 | 250 | 8-17.5 | 804 | 320 | 1.409×104 | 0.4～0.5 | 148 | |
| 150 | 460 | 240 | 285 | 8-22 | 920 | 320 | 2.868×104 | 0.5 | 200 | |
| G6K41W/J/FS-4 | 200 | 570 | 295 | 340 | 8-22 | 1145 | 400 | 4.619×104 | 0.5 | 275 |
气动衬氟隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
