G41F6S增强聚丙烯隔膜阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
增强聚丙烯隔膜阀 产品概述
增强聚丙烯隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。
增强聚丙烯隔膜阀基本结构：
1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”
增强聚丙烯隔膜阀设计规范：
遵循GB/T12239，BS5156标准。
驱动方式：手动、气动(常开或常闭)、电动。
增强聚丙烯隔膜阀 主要零件材料
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
|---|---|---|---|---|---|
| 1 | 螺柱 | 不锈钢、铜 | 10 | 滚动轴承 | 单向推力轴承 |
| 2 | 指示灯 | 钢 | 11 | 螺母 | 不锈钢、铜 |
| 3 | 限位置 | 聚碳酸脂 | 12 | 螺栓 | 不锈钢、铜 |
| 4 | 手轮 | ABS ABS | 13 | 阀体 | RPP ABS PVDF RPP ASB PVDF |
| 5 | 压紧螺母 | 不锈钢、RPP | 14 | 垫膜 | 橡胶 |
| 6 | 衬环 | PP | 15 | 隔膜片 | F46 PVDF F46 PVDF |
| 7 | 螺母 | 铸铁、钢、铜 | 16 | 铸 | 钢、不锈钢 |
| 8 | 阀杆 | 不锈铜、钢 | 17 | 阀瓣 | 铸铁、不锈钢 |
| 9 | 阀盖 | RPP ABS PVDF | - | - | - |

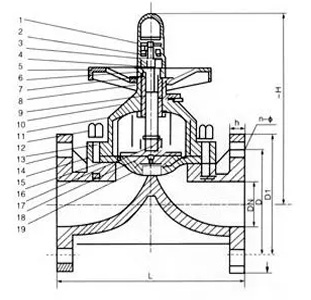

增强聚丙烯隔膜阀 尺寸图
 |
|---|
| G41F6S增强聚丙烯隔膜阀 (结构尺寸图) |
增强聚丙烯隔膜阀 主要外形尺寸
| 公称通径 DN（mm） |
尺寸（mm） | 工作压力（Mpa） | 工作温度（℃） | 质量（㎏） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D | L | b | H | n | φ | RPP | ASB | PVDF | RPP | ASB | PVDF | RPP | ASB | PVDF | |
| 15 | 95 | 65 | 125 | 14 | 125 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.8 | 0.8 | 1.2 |
| 20 | 105 | 75 | 135 | 20 | 130 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.9 | 0.9 | 1.6 |
| 25 | 115 | 85 | 145 | 20 | 145 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 1.0 | 1.0 | 1.8 |
| 32 | 135 | 100 | 200 | 20 | 170 | 4 | 18 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.3 | 0.3 | 2.4 |
| 40 | 145 | 110 | 180 | 20 | 190 | 4 | 18 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.8 | 1.8 | 3 |
| 50 | 200 | 125 | 210 | 18 | 215 | 4 | 18 | 0.6 | 0.6 | 0.4 | 100 | 90 | 120 | 2.5 | 2.6 | 3.9 |
| 65 | 180 | 145 | 250 | 22 | 280 | 4 | 18 | 0.6 | 0.6 | 0.4 | 100 | 90 | 120 | 5 | 5.1 | 7.8 |
| 80 | 195 | 200 | 300 | 25 | 300 | 4 | 18 | 0.6 | 0.6 | 0.3 | 100 | 90 | 120 | 6.1 | 6.2 | 8.9 |
| 100 | 215 | 180 | 350 | 25 | 340 | 8 | 18 | 0.6 | 0.6 | 0.3 | 100 | 90 | 120 | 9.7 | 9.9 | 15 |
| 125 | 245 | 210 | 400 | 30 | 420 | 8 | 18 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 13.5 | 13.8 | 21 |
| 150 | 280 | 240 | 460 | 30 | 480 | 8 | 23 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 25 | 25.5 | 37 |
| 200 | 335 | 295 | 570 | 35 | 625 | 8 | 23 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 36.5 | 37.2 | 56 |
增强聚丙烯隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
