G45J直流式衬胶隔膜阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
直流式衬胶隔膜阀 产品概述
精欧公司的G45J直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。直流式衬胶隔膜阀适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）。直流式衬胶隔膜阀适用压力压力等级：PN0.6、1.0、1.6MPa的工况场合。
直流式衬胶隔膜阀 产品特点
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；
5、隔膜可更换，维护费用纸；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性；
直流式衬胶隔膜阀 设计规范
| 设计与制造 | GB/T12239 |
|---|---|
| 结构长度 | GB/T12221、JB/T1688 |
| 法兰连接尺寸 | GB/T4216、JB/T 78 |
直流式衬胶隔膜阀 主要零件材料
| 1 | 阀 体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
|---|---|---|
| 2 | 衬 里 | 无衬里、橡胶 |
| 3 | 隔 膜 | 橡胶 |
| 4 | 阀 瓣 | 铸铁 |
| 5 | 阀 盖 | 铸铁、球墨铸铁、碳钢、不锈钢 |
| 6 | 阀 杆 | 碳钢、不锈钢 |
| 7 | 手 轮 | 铸铁 |
直流式衬胶隔膜阀 主要性能测试
| 衬里层 | 电火花检测 |
|---|---|
| 试验与检验 | 按GB/T13297标准 |
| 公称压力 | 0.6、1.0、1.6PN（Mpa） |
| 阀体： | PN×1.5 |
| 密封：PN×1.1 | -50-150℃ |

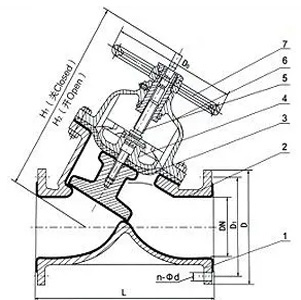

直流式衬胶隔膜阀 结构尺寸图
 |
|---|
| G45J直流式衬胶隔膜阀 外形尺寸 |
直流式衬胶隔膜阀 主要外形尺寸
| DN mm | 公称压力 MPa | 工作压力 MPa | L | D | D1 | n-φd | F | H1 | H2 | D0 | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | - |
| 32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | - | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | 79．5 | ||
| 150 | 0．4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 | |
| 200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236．5 | ||
| 250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | - | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 | / | / | / | / |
直流式衬胶隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
