G49J三通衬胶隔膜阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
三通衬胶隔膜阀 产品概述
本公司的G49J三通衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，三通衬胶隔膜阀适用于不同工作温度和流体管路。三通衬胶隔膜阀适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料)。压力等级：PN1.0。
三通衬胶隔膜阀 主要零件材料
| 1 | 阀 体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
|---|---|---|
| 2 | 衬 里 | 无衬里、橡胶 |
| 3 | 隔 膜 | 橡胶 |
| 4 | 阀 瓣 | 铸铁 |
| 5 | 阀 盖 | 铸铁、球墨铸铁、碳钢、不锈钢 |
| 6 | 阀 杆 | 碳钢、不锈钢 |
| 7 | 手 轮 | 铸铁 |
三通衬胶隔膜阀 产品特点
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；
5、隔膜可更换，维护费用纸；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性；
三通衬胶隔膜阀 主要性能测试
| 衬里层 | 电火花检测 |
|---|---|
| 试验与检验 | 按GB/T13297标准 |
| 公称压力 | 0.6、1.0、1.6PN（Mpa） |
| 阀体： | PN×1.5 |
| 密封：PN×1.1 | -50-150℃ |
三通衬胶隔膜阀 设计规范
| 设计与制造 | GB/T12239 |
|---|---|
| 结构长度 | GB/T12221、JB/T1688 |
| 法兰连接尺寸 | GB/T4216、JB/T 78 |
三通衬胶隔膜阀 结构尺寸图
 |

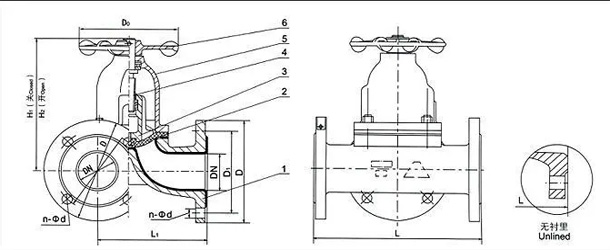

|---|
| G49J三通衬胶隔膜阀 外形尺寸 |
三通衬胶隔膜阀 主要外形尺寸
| DN mm | 公称压力MPa | 工作压MPa | L | D | D1 | n-φd | F | H1 | H2 | D0 | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
| 32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 | ||
| 40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 | ||
| 50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
| 65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 | ||
| 80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5 |
三通衬胶隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
