EG41J英标衬胶隔膜阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
英标衬胶隔膜阀 产品概述
EG41J英标衬胶隔膜阀适用范围 应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。
英标衬胶隔膜阀 性能规范
| 型号 | 公称压力 PN（Mpa） |
试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | |
|---|---|---|---|---|---|
| 壳体试验 | 密封试验 | ||||
| EG41J-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 J·一般腐蚀性流体 强酸碱及各种有机溶剂（溶融碱金属元素氧除外） |
≤100 ≤85 ≤150 |
| EG41J-10 | 1.0 | 1.5 | 1.1 | ||
| EG41J-16 | 1.6 | 2.4 | 1.76 | ||
| G41J-6 | 0.6 | 0.9 | 0.66 | ||
| G41J-10 | 1.0 | 1.5 | 1.1 | ||

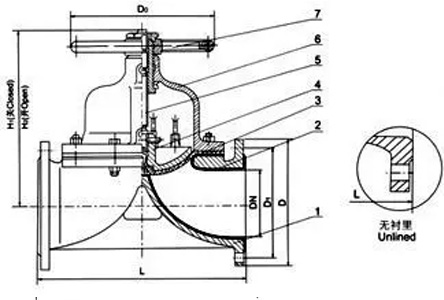

英标衬胶隔膜阀 尺寸图
 |
|---|
| EG41J英标衬胶隔膜阀 外形尺寸 |
英标衬胶隔膜阀 主要外形尺寸
| 型号 | 公称通径 DN |
尺寸 | 质量㎏ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| J型 | W型 | f | D1 | D | D0 | n-d | H | |||
| EG41J-16 EG41W-16 EG41FS-16 |
20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | / | 12-22 | / | / | |
| 300 | 757 | 749 | 4 | 400 | 445 | / | 12-22 | / | / | |
| EG41J-10 EG41W-10 EG41FS-10 |
20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| EG41J-6 EG41W-6 EG41FS-6 |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | / | 12-22 | / | / | |
| 300 | 757 | 749 | 4 | 400 | 445 | / | 12-22 | / | / | |
英标衬胶隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
