H47X蝶式缓冲止回阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
蝶式缓冲止回阀 产品概述
本厂的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要由阀体、伐瓣、缓冲性能好等特点，是工业用水和城市排污的更佳产品。
蝶式缓冲止回阀 技术参数
| 公称压力 | 1.0～2.5MPa |
|---|---|
| 公称通经 | 40～1400mm |
| 适用介质 | 水、油、污水、海水 |
| 适用温度 | 0～80℃(如需要，可达200℃) |
| 法兰标准 | GB/T 17241.6 GB/T 9113 |
| 试验标准 | GB/T 13927 AP1598 |
蝶式缓冲止回阀 零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、球墨铸铁、铸钢、不锈钢 |
| 蝶板 | 铸铁、球墨铸铁、铸钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 填料 | 聚四氟乙烯 |
| 密封圈 | 丁腈橡胶 |
蝶式缓冲止回阀 性能规范
| 型号 | 公称压力（MPa） | 强度试验压力（MPa） | 密封压力（MPa） | 适用温度 （℃） | 适用介质 | 缓闭时间 |
|---|---|---|---|---|---|---|
| H47X HH47X H47XF |
1.0 | 1.5 | 1.1 | ≤80 | 海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |

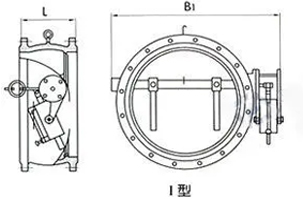

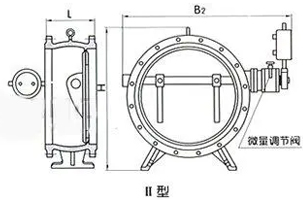

蝶式缓冲止回阀 结构尺寸图
 |
 |
|---|---|
| H47X蝶式缓冲止回阀 结构尺寸图 | H47X蝶式缓冲止回阀 结构尺寸图 |
蝶式缓冲止回阀 外形尺寸
| DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
| B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
蝶式缓冲止回阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
