H41J/H44J衬胶止回阀
H41F46/H44F46衬氟止回阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
衬胶止回阀,衬氟止回阀 产品概述
1、旋启式衬胶止回阀,衬氟止回阀
主要型号有：全衬里H44F46/H44X与H74F46单瓣旋启式系列和H76F46/H76X型双瓣旋启式系列，它们的结构形式为：阀瓣都是围绕阀座外的（销）轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠，另外，H72F46/H72X和H76F46/H76X型止回阀的特点是：除了阀体，阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。
2、升降立式衬胶止回阀,衬氟止回阀
主要型号有全衬里H40F46/H40X型，H42F46/H42X和H72F46/H72X升降立式止回阀，其中H40F46/H40X是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。
3、升降式衬胶止回阀,衬氟止回阀
主要型号有：全衬里H41F46/H41X直通升降式止回阀，其结构特点是：衬氟阀瓣垂直于阀体进、出口轴线作升降运动。
衬胶止回阀,衬氟止回阀 应用标准
| 设计标准 | GB12236 |
|---|---|
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | GB/T13927 |
衬胶止回阀,衬氟止回阀 零件材料
| 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | |
| 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||

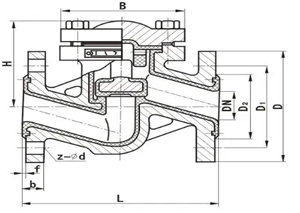

衬胶止回阀,衬氟止回阀 结构尺寸图
 |
|---|
| H71W对夹式升降止回阀 结构尺寸图 |
衬胶止回阀,衬氟止回阀 连接尺寸
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 |
| 200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 |
| 400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 |
| 450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | / | / | / | / | / | / |
| 500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | / | / | / | / | / | / |
衬胶止回阀,衬氟止回阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
