旋启式止回阀 产品概述

本公司的H44旋启式止回阀适用于公称压力PN1.0MPa~10.0MPa、Class150-600LB;公称通径DN15~800mm、NPS1/2~32;工作温度-196~540℃的各种管路上,用于防止介质倒流。旋启式止回阀通过选用不同的材质,旋启式止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。旋启式止回阀适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。

旋启式止回阀 产品特点

1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

旋启式止回阀 应用标准

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928

旋启式止回阀 零件材料

阀体 阀盖 阀瓣 阀座 适用介质 适用温度(≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+Stellite12 0Cr18Ni9+Stellite6 销酸类 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+Stellite12 ZG1Cr5Mo+Stellite6 水、油品、蒸汽 550

旋启式止回阀 性能规范

公称压力 PN(MPa) 试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
1.6 2.4 1.8 ≤425 ≤550 ≤220 ≤200 水、油品、蒸汽、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15.0 11.0 -
16.0 24.0 17.6
25.0 37.5 27.5

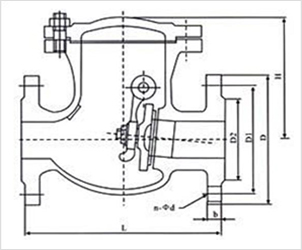

旋启式止回阀 结构尺寸图

H44W旋启式止回阀 (PN1.6MPa~PN2.5MPa) H44W旋启式止回阀 (PN4.0MPa~PN6.4MPa)
H44W旋启式止回阀 (PN1.6MPa~PN2.5MPa) H44W旋启式止回阀 (PN4.0MPa~PN6.4MPa)

旋启式止回阀 连接尺寸

PN1.6MPa~PN2.5MPa连接尺寸

公称通径DN L D D1 D2 b Z-Φd H WT(Kg)
H44H-16C、H44W-16C、H44W-16P、H44W-16R、H44W-16I
50 230 160 125 100 16 4-Φ18 135 21
65 290 180 145 120 18 4-Φ18 142 28
80 310 195 160 135 20 8-Φ18 165 38
100 350 215 180 155 20 8-Φ18 180 58
125 400 245 210 185 22 8-Φ18 210 92
150 480 280 240 210 24 8-Φ23 233 130
200 500 335 295 265 26 12-Φ23 304 210
250 550 405 355 320 30 12-Φ25 348 294
300 650 460 410 375 30 12-Φ25 390 367
350 750 520 470 435 34 16-Φ25 430 410
400 850 580 525 485 36 16-Φ30 468 461
450 950 640 585 545 40 20-Φ30 523 570
500 1025 705 650 608 44 20-Φ34 525 850
H44H-25、H44W-25、H44W-25P、H44W-25R、H44W-25I
50 230 160 125 100 20 4-Φ18 160 22
65 290 180 145 120 22 8-Φ18 175 29
80 310 195 160 135 22 8-Φ18 185 38
100 350 230 190 160 24 8-Φ23 220 61
125 400 270 220 188 28 8-Φ25 248 96
150 480 300 250 218 30 8-Φ25 276 132
200 550 360 310 278 34 12-Φ25 350 213
250 650 425 370 332 36 12-Φ30 410 297
300 750 485 430 390 40 16-Φ30 430 372
350 850 550 490 448 44 16-Φ34 518 415
400 950 610 550 505 48 16-Φ34 560 480
450 1025 660 600 555 50 20-Φ34 582 610
500 1150 730 660 610 52 20-Φ41 618 920

PN4.0MPa~PN6.4MPa连接尺寸

公称通径DN L D D1 D2 D6 b f f2 Z-Φd H WT(Kg)
H44H-40、H44W-40、H44W-40P、H44W-40R、H44W-40I 凹凸法兰
50 230 160 125 100 88 20 3 4 4-Φ18 169 22
65 290 180 145 120 110 22 3 4 8-Φ18 173 20
80 310 195 160 135 121 22 3 4 8-Φ18 185 38
100 350 230 190 160 150 24 3 4.5 8-Φ23 220 61
125 400 270 220 188 176 28 3 4.5 8-Φ25 248 96
150 480 300 250 218 204 30 3 4.5 8-Φ25 270 132
200 550 375 320 282 260 38 3 4.5 12-Φ30 342 213
250 650 445 385 345 313 42 3 4.5 12-Φ34 401 297
300 750 510 450 408 364 46 4 4.5 16-Φ34 423 372
350 850 570 510 465 422 52 4 5 16-Φ34 455 415
400 950 655 585 535 474 58 4 5 16-Φ41 510 480
H44H-64、H44W-64、H44W-64P、H44W-64R、H44W-64I 凹凸法兰
50 300 175 135 105 88 26 3 4 4-Φ23 177 27
65 340 200 160 130 110 28 3 4 8-Φ23 197 37
80 380 210 170 140 121 30 3 4 8-Φ23 212 57
100 430 250 200 168 150 32 3 4.5 8-Φ25 248 89
125 500 295 240 202 176 36 3 4.5 8-Φ30 296 135
150 550 340 280 240 204 38 3 4.5 8-Φ34 330 184
200 650 405 345 300 260 44 3 4.5 12-Φ34 385 266
250 775 470 400 352 313 48 3 4.5 12-Φ41 445 396
300 900 530 460 412 364 54 4 4.5 16-Φ41 474 643
350 1025 595 525 475 422 60 4 5 16-Φ41 514 815
400 1150 670 585 525 474 66 4 5 16-Φ48 616 1234

旋启式止回阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
