YG43H高灵敏度蒸汽减压阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
高灵敏度蒸汽减压阀 产品概述
YG43H/Y型高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。 YG43H/Y型高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了YG43H/Y型高灵敏度蒸汽减压阀的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
高灵敏度蒸汽减压阀 技术参数
| YG43H/Y型高灵敏度蒸汽减压阀公称压力(Mpa) | 1.0 | 1.6 |
|---|---|---|
| 壳体试验压力(Mpa)* | 1.5 | 2.4 |
| 最高进口压力(Mpa) | 1.0 | 1.6 |
| 密封试验压力(Mpa) | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |
| 压力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
| 最小压差(Mpa) | 0.05 | 0.07 |
| 渗漏量 | GB12245-1989 | |
| *：壳体试验不包括膜片、顶盖 | ||
高灵敏度蒸汽减压阀 零部件材料
| 零件名称 | 零件选用材料 |
|---|---|
| 阀体、阀盖、底盖 | WCB |
| 阀座、阀瓣 | 2Cr13 |
| 活塞环 | 对位聚苯 |
| 膜片 | PH15-7Mo |
| 缸套、活塞 | 铝铁青铜 |
| 导阀座、导阀瓣 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
| 导调主弹簧 | 50CrVA |
高灵敏度蒸汽减压阀 流量系数
| DN | Cv |
|---|---|
| 15 | 1 |
| 20 | 2.5 |
| 25 | 4 |
| 32 | 6.5 |
| 40 | 9 |
| 50 | 16 |
| 65 | 25 |
| 80 | 36 |

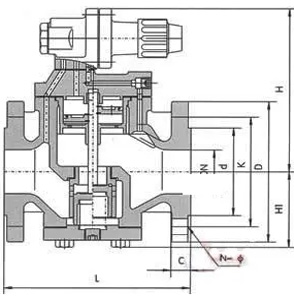

高灵敏度蒸汽减压阀 结构尺寸图
 |
|---|
| YG43H高灵敏度蒸汽减压阀 (尺寸图) |
高灵敏度蒸汽减压阀 连接尺寸
| 公称通径DN | 外形尺寸 | 连接尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 4-14 | 45 | 12 | 95 | 65 | 4-14 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 4-14 | 55 | 14 | 105 | 75 | 4-14 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 4-14 | 65 | 14 | 115 | 85 | 4-14 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 4-18 | 78 | 16 | 135 | 100 | 4-18 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 4-18 | 85 | 16 | 145 | 110 | 4-18 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 4-18 | 100 | 16 | 160 | 125 | 4-18 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 4-18 | 120 | 18 | 180 | 145 | 4-18 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 4-18 | 135 | 18 | 195 | 160 | 8-18 | 135 | 20 |
高灵敏度蒸汽减压阀 选用原则
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
