Y42X水用减压阀、空气减压阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
水、空气减压阀 产品概述
本公司的Y42X水用减压阀、空气减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。水用减压阀、空气减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。水用减压阀、空气减压阀调压、稳压动作平稳，水用减压阀、空气减压阀适用于水和非腐蚀性液体介质的管路。
水、空气减压阀 技术参数及性能
| 型号 | Y42X | ||
|---|---|---|---|
| 公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 最高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12244-1989 | ||
| 渗漏量 | 0 | ||
| 工作温度 | 0℃-80℃ | ||
水、空气减压阀 额定流量系数
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
水、空气减压阀 零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |

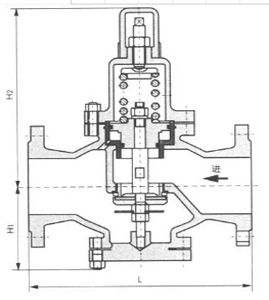

水、空气减压阀 结构尺寸图
 |
|---|
| Y42X水用减压阀、空气减压阀 (尺寸图) |
水、空气减压阀 连接尺寸
| 型 号 | 公称压力PN(Mpa) | 公称通径 DN(mm) |
尺寸 (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | H | D1 | D2 | Z-фd | Kg | |||
| Y42X-16 |
1.6 | 20 | 160 | 89 | 220 | 105 | 75 | 55 | 4-14 | 11 |
| 25 | 180 | 101 | 335 | 115 | 85 | 65 | 4-14 | 13.5 | ||
| 32 | 200 | 107 | 345 | 135 | 100 | 78 | 4-18 | 17 | ||
| 40 | 220 | 113 | 370 | 145 | 110 | 85 | 4-18 | 20.5 | ||
| 50 | 250 | 120 | 370 | 160 | 125 | 100 | 4-18 | 23 | ||
| 65 | 280 | 125 | 370 | 180 | 145 | 120 | 4-18 | 26 | ||
| 80 | 310 | 140 | 460 | 195 | 160 | 135 | 8-18 | 38.5 | ||
| 100 | 350 | 150 | 520 | 215 | 180 | 155 | 8-18 | 40.5 | ||
| 125 | 400 | 190 | 560 | 245 | 210 | 185 | 8-18 | 56 | ||
| 150 | 450 | 205 | 580 | 280 | 240 | 210 | 8-22 | 90 | ||
| 200 | 550 | 220 | 630 | 335 | 295 | 265 | 12-22 | 106 | ||
| 250 | 600 | 270 | 750 | 405 | 355 | 320 | 12-25 | 145 | ||
| 300 | 800 | 310 | 780 | 460 | 410 | 375 | 12-25 | 330 | ||
| 350 | 850 | 390 | 850 | 520 | 470 | 435 | 16-25 | 505 | ||
| 400 | 900 | 420 | 925 | 580 | 525 | 480 | 16-30 | |||
| Y42X-25 | 2.5 | 20 | 160 | 89 | 220 | 105 | 75 | 55 | 4-14 | 12 |
| 25 | 180 | 101 | 335 | 115 | 85 | 65 | 4-14 | 15 | ||
| 32 | 200 | 107 | 345 | 135 | 100 | 78 | 4-18 | 18.5 | ||
| 40 | 220 | 113 | 370 | 145 | 110 | 85 | 4-18 | 22 | ||
| 50 | 250 | 120 | 370 | 160 | 125 | 100 | 4-18 | 25 | ||
| 65 | 280 | 125 | 370 | 180 | 145 | 120 | 4-18 | 28 | ||
| 80 | 310 | 140 | 460 | 195 | 160 | 135 | 8-18 | 41 | ||
| 100 | 350 | 150 | 520 | 230 | 190 | 160 | 8-23 | 60 | ||
| 125 | 400 | 200 | 560 | 270 | 220 | 185 | 8-25 | 97 | ||
| 150 | 450 | 210 | 580 | 300 | 250 | 218 | 8-28 | 114 | ||
| 200 | 550 | 245 | 630 | 360 | 310 | 278 | 12-25 | 153 | ||
水、空气减压阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
