Y44F波纹管减压阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
波纹管减压阀 产品概述
本公司的Y44F波纹管式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活经营器具。波纹管式减压阀在管道中一般应当水平安装。
波纹管减压阀 主要技术参数
波纹管式减压阀用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀体的介质压力保持恒定，以适应工作需要。波纹管减压阀阀前进口压力P1由1.0-0.1MPa，减压阀后出口压力P2为0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。
波纹管减压阀 使用原理与结构说明
1、波纹管减压阀阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管减压阀波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
2、波纹管减压阀本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，波纹管减压阀出口体腔组装弹性密封元件(波纹管)即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。
波纹管减压阀 技术参数及性能指标
| 公称压力(Mpa) | 0.6 | 1.0 | 1.6 |
|---|---|---|---|
| 壳体试验压力(Mpa)* | 0.9 | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 0.6 | 1.0 | 1.6 |
| 最高进口压力(Mpa) | 0.6 | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.05-0.4 | 0.1-0.8 |
0.1-1.0 |
| 压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)△P2G | GB12244-1989 | ||
| 最小压差(Mpa) | 0.1 | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | ||
波纹管减压阀 零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 | WCB |
| 底盖 | WCB |
| 阀座 阀瓣 | 2Cr13 |
| 波纹管 | 1Cr18Ni9Ti |
| 波纹管上垫 | 2Cr13 |
| 波纹管下垫 | 2Cr13 |
| 导向座 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
波纹管减压阀 流量系数
| DN | Cv |
|---|---|
| 15 | 1 |
| 20 | 2.5 |
| 25 | 4 |
| 32 | 6.5 |
| 40 | 9 |
| 50 | 16 |
| 65 | 25 |
| 80 | 36 |
| 100 | 64 |
波纹管减压阀 结构尺寸图
 |
|---|

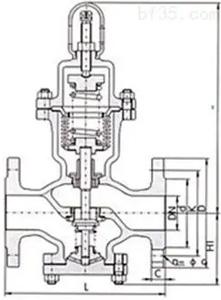

| Y44F波纹管减压阀 (尺寸图) |
波纹管减压阀 连接尺寸
| 公称压力PN(MPa) | 公称通径MPa(MM) | 尺寸MM | ||
|---|---|---|---|---|
| L | H | H1 | ||
| 1.0、1.6 | 20 | 140 | 87 | 293 |
| 25 | 160 | 87 | 293 | |
| 32 | 180 | 92 | 293 | |
| 40 | 200 | 100 | 303 | |
| 50 | 230 | 106 | 308 | |
| 65 | 260 | 123 | 310 | |
| 80 | 310 | 140 | 380 | |
| 100 | 350 | 150 | 400 | |
波纹管减压阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
