Y13H内螺纹蒸汽减压阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
内螺纹蒸汽减压阀 产品概述
本公司的Y13H内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。Y13H内螺纹蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。
内螺纹蒸汽减压阀 技术参数及性能指标
| 公称压力（MPa） | 1.6 | 2.5 |
|---|---|---|
| 壳体试验压力（MPa） | 2.4 | 3.75 |
| 密封试验压力（MPa） | 1.6 | 2.5 |
| 最高进口压力（MPa） | 1.6 | 2.5 |
| 出口压力范围（MPa） | 0.1-1.0 | 0.1-1.6 |
| 压力特性偏差（MPa） | GB12246-1989 | |
| 流量特性偏差（MPa） | GB12246-1989 | |
| 最小压差（MPa） | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | |
*：壳体试验不包括膜片、阀盖。
内螺纹蒸汽减压阀 零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
内螺纹蒸汽减压阀 流量系数
| DN | Cv |
|---|---|
| 15 | 1 |
| 20 | 2.5 |
| 25 | 4 |
| 32 | 6.5 |
| 40 | 9 |
| 50 | 16 |

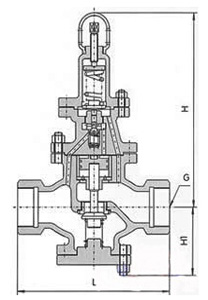

内螺纹蒸汽减压阀 结构尺寸图
 |
|---|
| Y13H内螺纹蒸汽减压阀 (尺寸图) |
内螺纹蒸汽减压阀 连接尺寸
| 公称通径DN | G | L | H | H1 |
|---|---|---|---|---|
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
内螺纹蒸汽减压阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
