Z45T暗杆铸铁闸阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
暗杆铸铁闸阀 产品用途
（1）暗杆铸铁闸阀结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
（2）密封面采用不锈钢和硬质合金，使用寿命长。
（3）采用柔性石墨填料、密封可靠，操作轻便灵活。
（4）驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
（5）暗杆铸铁闸阀广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
暗杆铸铁闸阀 性能规范
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
|---|---|---|---|---|---|
| 密封 | 强度 | ||||
| Z45H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 |
| Z45T-10 | |||||
| Z45W-10 | ≤100℃ | 油品、煤气 | |||
明杆铸铁闸阀 零件材料
| 型号 | 阀体、阀盖、闸板 | 闸板 | 密封圈 | 阀杆螺母 | 阀 杆 | 填 料 |
|---|---|---|---|---|---|---|
| Z45H-10 | 灰铸铁、铸 钢 | 碳钢+合金钢 | 不锈钢、合金钢 | 青铜 | 碳钢、不锈钢 | 浸油石棉盘根 |
| Z45T-10 | 灰铸铁 | 灰铸铁 | 黄铜 | 碳钢 | ||
| Z45W-10 | 灰铸铁 | 灰铸铁+黄铜 | 黄铜 | 碳钢、黄铜 |
明杆铸铁闸阀 结构尺寸图
 |
|---|

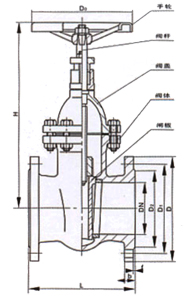

| Z45T暗杆铸铁闸阀 (外形尺寸图) |
明杆铸铁闸阀 连接尺寸
| 公称通径DN(mm) | 尺寸(mm) | 重量 （kg） |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | Z-d | H | D0 | ||
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 245 | 135 | 20 |
| 50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 286 | 180 | 26 |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 180 | 35 |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 373 | 200 | 45 |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 428 | 200 | 60 |
| 125 | 250 | 245 | 210 | 185 | 24-3 | 8-18 | 513 | 240 | 85 |
| 150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 582 | 240 | 125 |
| 200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 730 | 320 | 180 |
| 250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 897 | 320 | 240 |
| 300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 1032 | 400 | 360 |
| 350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 1170 | 400 | 400 |
| 400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 1330 | 500 | 500 |
| 450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 1460 | 500 | 590 |
| 500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 1650 | 500 | 680 |
明杆铸铁闸阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
