Z15T黄铜内螺纹闸阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
黄铜内螺纹闸阀 产品概述
Z15T黄铜内螺纹闸阀适用介质:水、油品、气体、蒸汽等。Z15T黄铜内螺纹闸阀应用领域：机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备采矿设备，市政、电子工业等。
黄铜内螺纹闸阀 零件材料
| 阀体阀盖 | 黄铜 |
|---|---|
| 阀杆 | 黄铜 |
| 闸板密封圈 | 铜 |
| 填料 | 聚四氟乙烯 |
黄铜内螺纹闸阀 性能规范
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| Z15T-10 | 1.0 | 1.5 | 1.1 | ≤200℃ | 水、蒸气及非腐蚀性气、液体 |

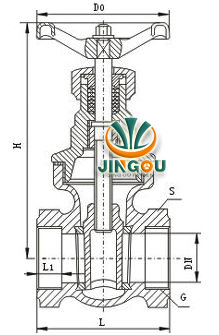

黄铜内螺纹闸阀 尺寸图
 |
|---|
| Z15T黄铜内螺纹闸阀 (结构尺寸图) |
黄铜内螺纹闸阀 连接尺寸
| 口径DN(mm) | 管螺纹G(”) | 尺 寸 dimensions(mm) | |||||
|---|---|---|---|---|---|---|---|
| L | L1 | S | H | Do | |||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 | |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 | |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 | |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 | |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 | |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 | |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 | |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 | |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 | |
