浮球式蒸汽疏水调节阀 产品概述
T47H-16c或Q浮球式蒸汽疏水调节阀（引进前苏联原型号T47H16c浮球式调节阀）适用于电站、化工、制药、造纸等行业具有加热器的工业部门，用于除氧汽水箱水位的调节。浮球式蒸汽疏水调节阀有效控制加热器中的水量多少的必须设备。
浮球式蒸汽疏水调节阀 产品特点及工作原理
1、此阀外形尺寸较大。适用于较大背压力且不会泄漏蒸汽，排出的凝结水是接近蒸汽压力的饱和水，故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
2、该阀随着凝结水液面上升，当浮球升到距罩盖底平面403mm时，阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后。阀门全关。冷凝水不能流出，使浮球稳定的限制在113-403毫米的空间范围内变化。从而使阀门达到只能排放空气和水殛高温冷凝水，而阻止蒸汽泄漏的优越性。
3、本阀是利用凝结水液位的变化而使浮球上升和下降，也可以手柄操作。从而驱动下部的启闭装置。开启和关闭。实现排水阻气的功能。
浮球式蒸汽疏水调节阀 产品特点及工作原理
 |
|---|

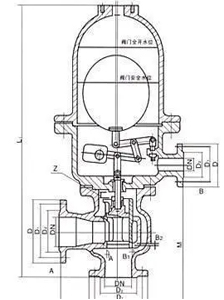

| 浮球式蒸汽疏水调节阀 (产品结构图) |
浮球式蒸汽疏水调节阀 外形连接尺寸
| 产品型号 | 公称通径DN(mm) | 主要外形尺寸 | 连接尺寸 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长 | 宽 | 高 | L1 | L2 | M | A-D | D1 | D2 | b | z-φd | DN | B-D | D1 | D2 | b | z-φd | ||
| T47H-16C | 40 | 460 | 540 | 964 | 160 | 240 | 385 | 145 | 110 | 85 | 18 | 4×18 | 40 | 145 | 110 | 85 | 18 | 4×18 |
| 50 | 160 | 125 | 100 | 20 | 4×18 | |||||||||||||
| 80 | 195 | 160 | 135 | 22 | 4×18 | |||||||||||||
| 100 | 215 | 180 | 155 | 25 | 8×18 | |||||||||||||
| 150 | 470 | 560 | 980 | 280 | 240 | 210 | 30 | 8×23 | ||||||||||
浮球式蒸汽疏水调节阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
