CS45自由半浮球式蒸汽疏水阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
自由半浮球式蒸汽疏水阀 产品概述
CS45H自由半浮球式疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮。在蒸汽压力作用下，半浮球靠向疏水喷咀将其封闭，阻止了蒸汽外逸。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动，起自动排水阻汽的目的。
自由半浮球式蒸汽疏水阀 产品特点
1、不受振动，蒸汽压力波动和水温的影响。
2、温度敏感元件，采用不锈钢耐腐蚀。
3、体积小、重量轻、安装方便。
4、排水是连续的，而且没有噪音。
5、CS45H疏水阀具有排水温度调节机构，可在60-100℃之间调节，使用方便。
自由半浮球式蒸汽疏水阀 性能规范
| 公称压力 | 1.6 |
|---|---|
| 最高工作压力 | 1.6 |
| 试验压力 | 2.4 |
| 最高工作温度（℃） | 220 |
| 漏汽率 | ≤0.5 |
| 适用介质 | 蒸汽、凝结水 |
| 最高背压率（%） | 85 |

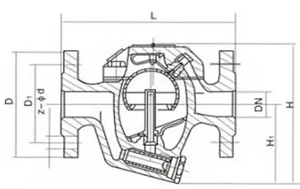

自由半浮球式蒸汽疏水阀 尺寸图
 |
|---|
| CS45H自由半浮球式疏水阀 (法兰式) |
自由半浮球式蒸汽疏水阀 连接尺寸
| 型号 | 公称通径 | L | H | H1 | 型号 | 公称通径 | L | H | D | D1 | D2 | b | f | Z-φd |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CS15H-16/25/40C | 15 | 155 | 142 | 80 | CS45H-16/25/40C | 15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 155 | 142 | 80 | 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||
| 25 | 155 | 142 | 80 | 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||
| 32 | 180 | 200 | 105 | 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||
| 40 | 180 | 200 | 105 | 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||
| 50 | 180 | 200 | 105 | 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
自由半浮球式蒸汽疏水阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
