810D/T气动压力调节阀

810D/T气动压力调节阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

气动压力调节阀 产品概述

  GEROYAL公司研发生产的810D/T气动压力调节阀是一种压力平衡式调节阀,采用单座、套筒式结构,配用多弹簧气动薄膜执行机构,执行机构高度低、重量轻、装备简便。气动压力调节阀阀芯采用笼式套筒阀芯,将气源压力变换为阀芯的直线位移,自动的控制调节阀开度,达到对管道内流体的压力连续调节。气动压力调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。气动压力调节阀特别适用于允许泄露小、阀前后压差较大的工作场合。

二、气动压力调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比

三、气动压力调节阀 执行器技术参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

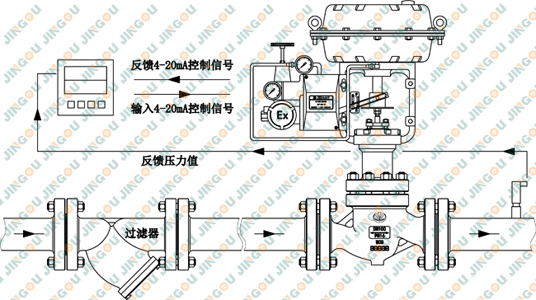

四、气动压力调节阀 控制原理图

气动压力调节阀 (控制原理图)
气动压力调节阀 (控制原理图)
