810D/T气动流量调节阀

810D/T气动流量调节阀

客户询价直接拨打 021-3126 3267 至营销部,或者发送至企业邮箱,也可通过右侧企业QQ咨询。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

质量方针:以科技为动力 以质量求生存
销售电话:021-3126 3267(总机)
企业邮箱:sales@geroyal.com
企业网址:http://www.shjovalve.com

气动流量调节阀 产品概述

  GEROYAL公司生产的气动流量调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确、维护方便等优点,可用于苛刻的工作条件。气动流量调节阀是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,配用的多弹簧执行机构高度低、重量轻、装备简便。气动流量调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的流量参数的连续调节。气动流量调节阀广泛应用于准确控制气体、液体、蒸汽等介质,气动流量调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。
气动流量调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、准确的流量特性、宽大的可调范围等特点。它必将以更好的优点在广泛应用中取得高质量的控制效果。

气动流量调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比

气动流量调节阀 执行器技术参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

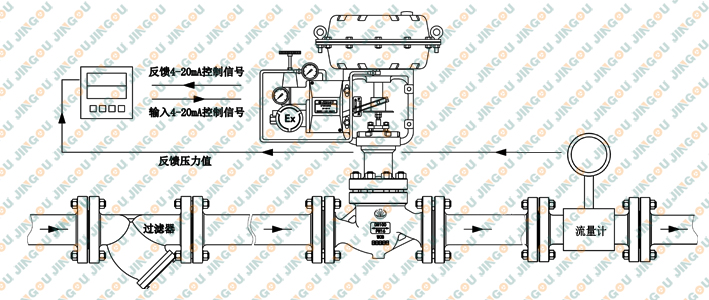

气动流量调节阀 控制原理图

气动流量调节阀
气动流量调节阀 控制原理图
气动流量调节阀 (控制原理图)



相关名称:气动流量调节阀,810D气动流量控制阀
