J11Y锻钢截止阀
锻钢截止阀 产品概述
本公司的锻钢截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。高压锻钢截止阀适用的压力、温度范围很大，锻钢截止阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。
锻钢截止阀 设计标准
| 设计制造 |
GB12224 GB/T12228 BG/T12235 |
| 结构长度 |
JB/T96-95 |
| 法兰尺寸 |
JB/T82.1~82.4-94 |
| 检验和试验 |
GB/T13927 |
锻钢截止阀 性能规范
| 试验项目（PN） |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
| 气密封试验 |
0.6 |
| 适用温度 |
≤425℃ |
| 适用介质 |
水、油品、蒸气 |
锻钢截止阀 零件材料
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
阀瓣 |
A276 420 |
A276 F22 |
A276 304(L) |
A276 F316(L) |
| 3 |
阀杆 |
A182 F6a |
A182 |
A182 F304(L) |
A182 F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
阀盖 |
A105N |
A182 F22 |
A182/F304(L) |
A182/F316(L) |
| 6 |
阀盖 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
圆柱销 |
A276 420 |
A276 304 |
| 8 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 9 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 10 |
填料压板 |
A105 |
F182 F304 |
| 11 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 12 |
阀杆螺母 |
A276 410 |
| 13 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 14 |
铭牌 |
SS |
| 15 |
手轮 |
A197 |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |

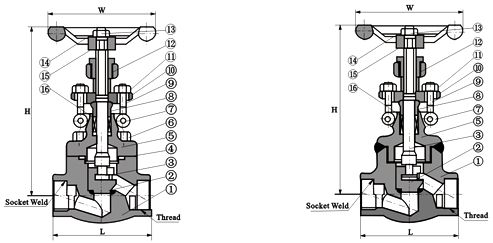

锻钢截止阀 结构尺寸图
 |
| J11Y锻钢截止阀 (结构尺寸图) |
锻钢截止阀 连接尺寸
| NPS |
缩径 |
3 /8 |
1 /2 |
3 /4 |
1 |
1 1 /4 |
1 1 /2 |
2 |
/ |
| 全径 |
/ |
3 /8 |
1 /2 |
3 /4 |
1 |
1 1 /4 |
1 1 /2 |
2 |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| H（开） |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
| W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
| 焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
锻钢截止阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
