不锈钢低温截止阀 产品概述
本公司的DJ41W不锈钢低温截止阀适用于低温液体贮运设备的管理系统，不锈钢低温截止阀具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统.。常温截止阀是指介质的使用温度-40~+500度之间，阀体的材料也不一样。不锈钢低温截止阀主要是指介质使用温度在-196～-150度的低温液态介质系统中的截止阀。
不锈钢低温截止阀，特别是超低温阀门，其工作温度极低。在设计这类阀门时，除了应遵循一般阀门的设计原则外，还有一些特殊的要求。
不锈钢低温截止阀的设计要求:
1、阀门在低温介质及周围环境温度下应具有长时间工作的能力。
2、阀门不应成为低温系统的一个显着热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速蒸发，产生异常升压，造成危险。
3、低温介质不应对手轮操作及填料密封性能产生有害的影响。
4、直接与低温介质接触的阀门组合件应具有防爆和防火结构。
5、在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。
不锈钢低温截止阀 技术参数
| 产品型号 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
|---|---|---|---|---|---|---|---|
| 工作压力(MPa) | 1.6 | 2.5 | 4.0 | ||||
| 适用温度(℃) | -45 | -101 | -196 | ||||
| 适用介质 | 液化天然气、乙烯、丙烯等低温介质 | ||||||
| 材料 | 阀体、阀盖 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
| 阀瓣、阀座 | 铬镍钢＋钴铬钨 | ||||||
| 阀杆 | 铬镍钢 | ||||||
不锈钢低温截止阀 性能规范
| 型号 | 压力级 （磅级） |
常温试验压力Ps（MPa） | 低温密封试验 压力Ps（MPa） |
工作温度及适用介质 | ||||
|---|---|---|---|---|---|---|---|---|
| 壳体 | 密封（气） | 上密封 | ||||||
| DJ41W | 150 | 3.0 | 0.6 | 2.2 | 0.6 | -46℃氨、液氮丙烷 | -101℃乙烯二氧化碳 | -196℃；甲烷液化天然气 |
| DJ41W | 300 | 7.5 | 0.6 | 5.5 | 1.0 | |||
| DJ41W | 600 | 15 | 0.6 | 11 | 1.0 | |||

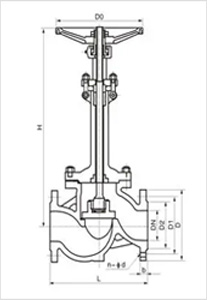

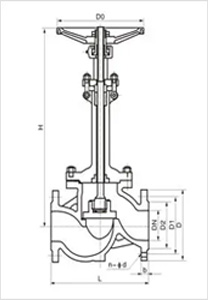

不锈钢低温截止阀 结构尺寸图
 |
 |
|---|---|
| DJ41W不锈钢低温截止阀 (PN1.6MPa～PN2.5MPa) | DJ41W不锈钢低温截止阀 (PN4.0MPa～PN16.0MPa) |
不锈钢低温截止阀 连接尺寸
| 公称通径 | 主要外形尺寸和连接尺寸 | H | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | D0 | -46℃ | -101℃ | -196℃ | |
| DJ41Y-16C、DJ41Y-16P、DJ41Y-16R、DJ641Y-16C、DJ641Y-16P、DJ641Y-16R、DJ9B41Y-16C、DJ9B41Y-16P、DJ9B41Y-16R | ||||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 240 | 460 | 480 | 520 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 280 | 475 | 505 | 525 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 280 | 520 | 550 | 590 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 320 | 545 | 575 | 615 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 360 | 590 | 620 | 660 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 | 650 | 650 | 730 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 400 | 850 | 850 | 930 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 450 | 956 | 986 | 1036 |
| 300 | 850 | 460 | 410 | 375 | 30 | 12-25 | 500 | 1095 | 1125 | 1175 |
| DJ41Y-25、DJ41Y-25P、DJ41Y-25R、DJ641Y-25C、DJ641Y-25P、DJ641Y-25R、DJ9B41Y-25C、DJ9B41Y-25P、DJ9B41Y-25R | ||||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 240 | 460 | 480 | 520 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 280 | 475 | 505 | 525 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 280 | 520 | 550 | 590 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 320 | 545 | 575 | 615 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 360 | 590 | 620 | 660 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 400 | 650 | 680 | 730 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 400 | 850 | 880 | 930 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 450 | 956 | 986 | 1036 |
| 300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 500 | 1095 | 1125 | 1175 |
| DJ41Y-40、DJ41Y-40P、DJ41Y-40R、DJ641Y-40C、DJ641Y-40P、DJ641Y-40R、DJ9B41Y-40C、DJ9B41Y-40P、DJ9B41Y-40R | ||||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | - | 240 | 483 | 504 | 546 |
| 65 | 290 | 180 | 145 | 120 | 22 | - | 280 | 499 | 530 | 551 |
| 80 | 310 | 195 | 160 | 135 | 22 | - | 280 | 546 | 578 | 620 |
| 100 | 350 | 230 | 190 | 160 | 24 | - | 320 | 572 | 604 | 646 |
| 125 | 400 | 270 | 220 | 188 | 28 | - | 360 | 620 | 61 | 693 |
| 150 | 480 | 300 | 250 | 218 | 30 | - | 400 | 683 | 741 | 767 |
| 200 | 600 | 360 | 320 | 282 | 38 | - | 400 | 893 | 924 | 977 |
| 250 | 730 | 425 | 385 | 345 | 42 | - | 450 | 1004 | 1035 | 1088 |
| 300 | 850 | 485 | 450 | 408 | 46 | - | 500 | 1150 | 1181 | 1234 |
不锈钢低温截止阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
