DQ41F低温高压球阀
客户询价单直接传真至021-3126 3297，或者发送至企业邮箱，也可直接来电咨询。
收到客户询价单后，我们为客户提供专业的阀门选型与报价，邮箱或者传真回复。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
单位地址：上海市奉贤区青港工业园泰青公路4428号
销售电话：021-3126 3267
图文传真：021-3126 3297
企业邮箱：sales@shjovalve.com
企业网址：http://www.shjovalve.com
低温高压球阀 技术参数
| 公称通径 | DN15-200mm |
|---|---|
| 公称压力 | PN4.0MPa |
| 适用介质 | 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
| 适用温度 | -196℃～+80℃ |
低温高压球阀 零件材料
| 阀体 | 0Cr18Ni9 |
|---|---|
| 球体 | 0Cr18Ni9 |
| 阀杆 | 0Cr18Ni9 |
| 填料、密封圈 | PTFE |
低温高压球阀 结构尺寸
 |
|---|

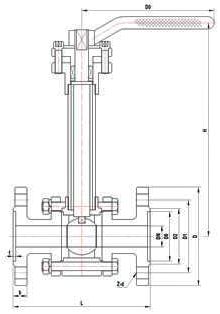

| DQ41F低温高压球阀 (结构尺寸图) |
低温高压球阀 外形连接尺寸
| 产品型号 | DQ41F-40P 低温球阀 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 产品代号 | 通径 DN(mm) |
尺 寸(mm) | ||||||||
| L | H | D | D1 | D2 | D6 | Z-d | b | D0 | ||
| 541DQ15 | 15 | 130 | 180 | 95 | 65 | 45 | 40 | 4-14 | 16 | 140 |
| 541DQ20 | 20 | 150 | 220 | 105 | 75 | 55 | 51 | 4-14 | 16 | 160 |
| 541DQ25 | 25 | 160 | 230 | 115 | 85 | 65 | 58 | 4-14 | 16 | 180 |
| 541DQ32 | 32 | 180 | 310 | 135 | 100 | 78 | 66 | 4-18 | 18 | 200 |
| 541DQ40 | 40 | 200 | 320 | 145 | 110 | 85 | 76 | 4-18 | 18 | 200 |
| 541DQ50 | 50 | 230 | 400 | 160 | 125 | 100 | 88 | 4-18 | 20 | 250 |
| 541DQ65 | 65 | 290 | 420 | 180 | 145 | 120 | 110 | 8-18 | 22 | 320 |
| 541DQ80 | 80 | 310 | 500 | 195 | 160 | 135 | 121 | 8-18 | 22 | 320 |
| 541DQ100 | 100 | 350 | 520 | 230 | 190 | 160 | 150 | 8-23 | 24 | 360 |
| 541DQ125 | 125 | 400 | 600 | 270 | 220 | 188 | 176 | 8-25 | 28 | 500 |
| 541DQ150 | 150 | 480 | 620 | 300 | 250 | 218 | 204 | 8-25 | 30 | 700 |
| 541DQ200 | 200 | 600 | 720 | 375 | 320 | 282 | 260 | 12-30 | 38 | 900 |
低温高压球阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
相关名称：DQ41F低温高压球阀,不锈钢低温球阀
