DJ44W-6T低温角式截止阀

DJ44W-6T低温角式截止阀

客户询价单直接传真至021-3126 3297，或者发送至企业邮箱，也可直接来电咨询。
收到客户询价单后，我们为客户提供专业的阀门选型与报价，邮箱或者传真回复。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址：上海市奉贤区青港工业园泰青公路4428号
销售电话：021-3126 3267
图文传真：021-3126 3297
企业邮箱：sales@shjovalve.com
企业网址：http://www.shjovalve.com

低温角式截止阀 技术参数

公称通径 DN25-350mm
公称压力 PN0.6MPa
适用介质 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度 -196℃～+80℃

低温角式截止阀 零件材料

阀体 ZHSi80-3
阀瓣 H62
阀杆 0Cr18Ni9
填料、密封圈 PTFE

低温角式截止阀 结构尺寸

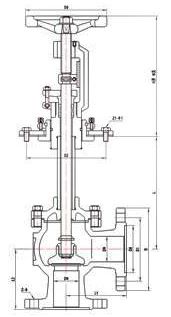

DJ44W-6T低温角式截止阀 (结构尺寸图)
DJ44W-6T低温角式截止阀 (结构尺寸图)

低温角式截止阀 外形连接尺寸

产品型号 DJ44W-6T 低温角式截止阀 重量
(kg)
产品代号 通径
DN(mm)		 尺 寸(mm)
L H开 H关 D D1 D2 D6 L1 L2 Z1-d1 Z-d D0
144DJ25 25 250-600 269 244 100 75 142 53 80 62 4-10 4-12 120 11.5
144DJ40 40 250-800 292 272 130 100 160 76 90 90 6-14 4-14 160 21.7
144DJ50 50 300-800 306 282 140 110 165 86 100 100 6-14 6-14 160 28.8
144DJ65 65 300-1000 342 305 160 130 185 106 115 115 6-14 6-14 200 34.3
144DJ80 80 300-1000 350 310 185 150 200 121 130 130 6-14 6-14 200 46.5
144DJ100 100 300-1000 385 340 205 170 225 142 140 140 8-14 8-18 280 58.7
144DJ125 125 300-1000 390 350 235 200 250 170 145 145 8-14 8-18 280 69.8
144DJ150 150 300-1000 420 360 260 225 290 194 165 165 8-14 10-18 320 99.2
144DJ200 200 500-1200 439 374 315 280 340 248 205 205 12-14 12-18 360 120
144DJ250 250 500-1200 525 440 370 335 435 300 250 250 12-14 16-18 400 207
144DJ300 300 500-1200 535 440 435 395 520 354 270 270 16-18 16-18 450 252
144DJ350 350 500-1200 618 498 485 445 550 404 300 300 12-18 12-22 500 478

低温角式截止阀 产品选型

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。


相关名称：DJ44W-6T低温角式截止阀,黄铜低温截止阀
