WZ61Y锻钢波纹管闸阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
锻钢波纹管闸阀 产品概述
1、设计制造：BS5352；MSS-SP-177
2、连接端尺寸：
(1)、承插口尺寸按ANSIB16.11;JB/T1751
(2)、螺纹端尺寸按ANSIB1.20.1;JB/T7306
(3)、对焊端尺寸按ANSIB16.25;JB/T12224
(4)、法兰端尺寸按ANSIB16.5;JB79
3、阀门检查各实验：AP1598;GB/T13927;JB/T9092
4、结构特征：螺栓链接阀盖（B.B）和明杆支架（OS&Y）或焊接阀盖（W.B）和明杆支架（OS&Y）
5、材料按ANSI/ASTM的规定
6、材料：主体材料A105;304(L);316(L)F347;F321
7、波纹管材料：304、321、316、Inconel625、HastelloyC276、Monel等
锻钢波纹管闸阀 零件材料
| 序号 | 零件名称 | A105/F6a | A105/F6aHFS | A105/F6aHF | F304(L)/304(L) | F316(L)/316(L) |
|---|---|---|---|---|---|---|
| 1 | 阀体 | A105 | A105 | A105 | F304 | F316(L) |
| 2 | 阀座 | 410 | 410HF | 410HF | 304(L) | 316(L) |
| 3 | 阀板 | F6a | F6a | F6HF | F304(L) | F316(L) |
| 4 | 阀杆 | 410 | 410 | 410 | 304(L) | F316(L) |
| 5 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 阀盖 | A105 | A105 | A105 | F304(L) | F316(L) |
| 7 | 螺栓 | B7 | B7 | B7 | B8 | B8 |
| 8 | 销 | 410 | 410 | 410 | 304 | 304 |
| 9 | 填料压盖 | 410 | 410 | 410 | 304 | 316 |
| 10 | 活节螺栓 | b7 | b7 | b7 | B8(M) | B8(M) |
| 11 | 填料压板 | A105 | A105 | A105 | F304 | F304 |
| 12 | 六角螺母 | 2H | 2H | 2H | 8(M) | 8(M) |
| 13 | 阀杆螺母 | 410 | 410 | 410 | 410 | 410 |
| 14 | 锁紧螺母 | 2H | 2H | 2H | 2H | 2H |
| 15 | 铭牌 | AL | AL | AL | AL | AL |
| 16 | 手轮 | A197 | A197 | A197 | A197 | A197 |
| 17 | 润滑垫片 | 410 | 410 | 410 | 410 | 410 |
| 18 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 | 石墨 |
| 20 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 28 | 波纹管 | F321 | F321 | F321 | F316L | F316L |
PN1.6、PN.0、PN10.0
PN2.5、PN6.4、PN14.0、(Mpa) 螺栓连接阀盖，缩经，明杆支架（OP&Y）
承插或螺纹，按JB/T1751-95(SW);GB/T7306-881(RC);
设计按GB/T12224-89;GB/T12228-89;JB/T450-92

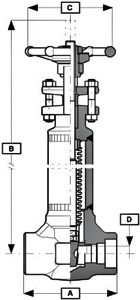

锻钢波纹管闸阀 结构尺寸图
 |
|---|
| WZ61Y锻钢波纹管闸阀 (尺寸图) |
锻钢波纹管闸阀 连接尺寸
| 规格DN | D | A | T(in) | B（开） | C | 重量（Kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公制 | 英制（in） | RC牙形角60° | RC牙形角55 | |||||||||||
| 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | |||
| 1/4 | / | 6 | / | 14.2 | / | 79 | 1/4 | / | 1/4 | / | 209 | 100 | 3.4 | / |
| 3/8 | 1/4 | 10 | 6 | 17.6 | 14.2 | 79 | 3/8 | 1.4 | 3/8 | 1/4 | 209 | 100 | 3.2 | 3.6 |
| 1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 209 | 100 | 3.0 | 3.4 |
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 209 | 100 | 3.5 | 3.2 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 111 | 1 | 3/4 | 1 | 3/4 | 232 | 125 | 6.0 | 3.7 |
| 11/4 | 1 | 32 | 25 | 42.6 | 33.8 | 120 | 11/4 | 1 | 11/4 | 1 | 266 | 160 | 8.7 | 6.4 |
| 11/2 | 11/4 | 40 | 32 | 48.7 | 42.6 | 140 | 11/2 | 11/4 | 11/2 | 11/4 | 300 | 180 | 10.5 | 9.0 |
| 2 | 11/2 | 50 | 40 | 61.1 | 48.7 | 152 | 2 | 11/2 | 2 | 11/2 | 321 | 180 | 17.8 | 11.4 |
| / | 2 | / | 50 | / | 61.1 | 178 | / | 2 | / | 2 | 338 | 240 | / | 18.2 |
锻钢波纹管闸阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
