多功能水泵控制阀 产品概述

本公司的JD745X多功能水泵控制阀由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。
多功能水泵控制阀的接管系统采用调节阀控制,通过设定调节阀的开度,可方便实现需要的各项控制参数,如主阀的开启速度、缓闭速度等等。

多功能水泵控制阀 工作原理

当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

多功能水泵控制阀 工作特点

1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

多功能水泵控制阀 技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 缓闭时间(S) 最低动作压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 3-60(可调) ≥0.07 0-80

多功能水泵控制阀 零件名称

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金/2Cr13
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套 活塞(活塞型) 2Cr13
膜片(膜片型) 夹织物丁腈橡胶
调节阀 球阀 铜合金
过滤器 不锈钢

多功能水泵控制阀 结构尺寸图

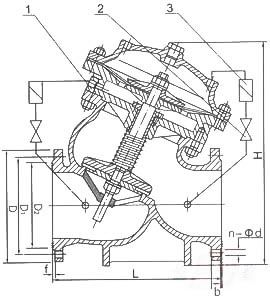

JD745X多功能水泵控制阀 (结构尺寸图)
JD745X多功能水泵控制阀 (结构尺寸图)

多功能水泵控制阀 连接尺寸

DN L H Dmm D1mm bmm D2mm n-Φd
mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
40 240 270 150 150 150 110 110 110 18 18 18 88 88 84 4-17.5 4-17.5 4-18
50 240 270 165 165 165 125 125 125 20 20 20 102 102 99 4-17.5 4-17.5 4-18
65 270 340 185 185 185 145 145 145 20 20 22 122 122 118 4-17.5 4-17.5 8-18
80 300 400 200 200 200 160 160 160 22 22 24 133 133 132 8-17.5 8-17.5 8-18
100 350 440 220 220 235 180 180 190 24 24 24 158 158 156 8-17.5 8-17.5 8-22
125 400 460 250 250 270 210 210 220 26 26 26 184 184 184 8-17.5 8-17.5 8-26
150 480 500 285 285 300 240 240 250 26 26 28 212 212 211 8-22 8-22 8-26
200 500 640 340 340 360 295 295 310 28 30 30 268 268 274 8-22 12-22 12-26
250 605 690 395 405 425 350 355 370 28 32 32 320 320 330 12-22 12-26 12-30
300 700 820 445 460 485 400 410 430 28 32 34 370 370 389 12-22 12-26 16-30
350 800 950 505 520 555 460 470 490 30 36 38 430 430 448 16-22 16-26 16-33
400 900 1400 565 580 620 515 525 550 32 38 40 482 482 503 16-26 16-30 16-36
450 1000 1580 615 640 670 565 585 600 32 40 42 532 550 548 20-26 20-30 20-36
500 1100 1600 670 715 730 620 650 660 34 42 44 585 585 609 20-26 20-33 20-36
600 1300 1815 780 840 845 725 770 770 36 48 46 685 685 720 20-30 20-36 20-39
700 1400 2040 895 910 960 840 840 845 40 54 50 800 800 820 24-30 24-36 24-42
800 1500 2350 1015 1025 1085 950 950 990 44 58 54 905 905 925 24-33 24-39 24-48
900 1700 2606 1115 1125 1185 1050 1050 1090 46 62 58 1005 1005 1028 28-33 28-39 28-48
1000 1900 2765 1230 1255 1320 1160 1170 1210 50 66 62 1110 1110 1140 28-36 28-42 28-56
1200 2050 2950 1455 1485 1530 1380 1390 1420 56 52 70 1330 1328 1350 32-39 32-48 32-55
1400 2200 3180 1675 1685 1755 1590 1590 1640 62 58 76 1530 1530 1560 36-42 36-48 36-60
1600 2400 3400 1915 1930 1955 1820 1820 1860 68 64 84 1750 1750 1780 40-48 40-55 40-60

多功能水泵控制阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
