ZYC自力式压差平衡阀

ZYC自力式压差平衡阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

自力式压差平衡阀 产品概述

本公司的ZYC型自力式压差控制阀,是不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。

自力式压差平衡阀 产品特点

自力式压差控制阀为双阀瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系统中,恒定被控系统的压差,并有以下的特点:
1、恒定被控系统压差;
2、支持被控系统内部自主调节;排除外网压差波动对被控系统的影响;
3、采用先进技术膜片,理论误差为零,且可承受0.8MPa的压差;
4、采用先进的无级调压结构,控制压差可调比可达25:1;
5、当被控系统内部无自主调节时,该阀即具备了自力式流量控制阀的功能,设定流量的方法:
a、调节控制压差的大小;
b、调节被控系统阻力的大小;
6、具备消除堵塞的功能,当控制压差最大时,阀门为全开状态,堵塞在双阀瓣处的污物会在介质压力下清除干净,方法是将导压管端的球阀关闭3-5分钟。
7、控制压差精度±5;

自力式压差平衡阀 技术参数

公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
公称压力 PN1.0、1.6 MPa
阀体形式 直通铸造阀
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)、螺纹(适用于1″以内)
介质温度 0~150℃
工作压差范围 0.02~0.3MPa
控制压差设定值 0.02MPa
控制压差可调范围 0.02~0.3MPa
导压管长度 1.6m
导压管连接端尺寸 1/2"管螺纹

自力式压差平衡阀 零件材料

底盖 铸铁、球墨铸铁、铸钢
弹簧 65Mn/60Si2Mn
阀体 铸铁、球墨铸铁、铸钢
阀座 2Cr13、304
阀芯、阀杆 2Cr13、304
密封垫片 柔性石墨、聚四氟乙烯
上盖 铸铁、球墨铸铁、铸钢

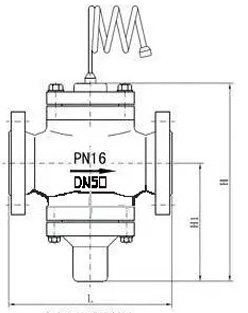

自力式压差平衡阀 连接尺寸图

ZYC自力式压差平衡阀 (尺寸图)
ZYC自力式压差平衡阀 (尺寸图)

自力式压差平衡阀 外形尺寸

公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 100 110 115 130 200 215 230 275 290 310 350 428 480 650 700
H 130 145 160 174 220 240 300 310 375 455 545 6255 720 775 960
H1 58 63 74 99 133 140 189 176 224 290 347 399 431 459 595
Kvs(m3/h)

自力式压差平衡阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
