GL11H内螺纹Y型过滤器
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
内螺纹Y型过滤器 产品概述
GL11W内螺纹Y型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。
2、过滤网材质，有奥氏体304、316、316L。
4、连接形式：螺纹，承插焊。
内螺纹Y型过滤器 技术参数
| 壳体材质 | 碳钢、黄铜 | 不锈钢 |
|---|---|---|
| 滤框滤网材质 | 不锈钢 | |
| 密封件材质 | 柔性石墨、聚四氟乙烯 | |
| 环境温度（℃） | -30~425 | -80~450 |
| 连接形式 | 螺纹、承插焊 | |
| 公称压力（MPa） | 0.6~5.0（150Lb~600Lb） | |
| 过滤精度（目/in） | 10~300 | |

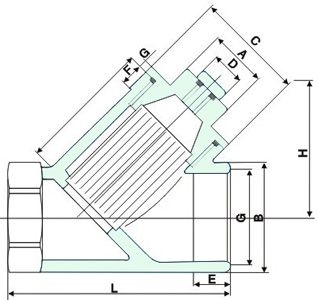

内螺纹Y型过滤器 结构尺寸图
 |
|---|
| GL11H内螺纹Y型过滤器 (尺寸图) |
内螺纹Y型过滤器 连接尺寸
| DN(mm) | 公称通径G | L | E | B | H |
|---|---|---|---|---|---|
| 6 | 1/4" | 63.5 | 11.5 | 24 | 42 |
| 10 | 3/8" | 64 | 13 | 24 | 42 |
| 15 | 1/2" | 65 | 14 | 26 | 43 |
| 20 | 3/4" | 80 | 15 | 32 | 50 |
| 25 | 1" | 89 | 17 | 41 | 60 |
| 32 | 1 1/4" | 107 | 20 | 49 | 64 |
| 40 | 1 1/2" | 118 | 20 | 56 | 70 |
| 50 | 2" | 140 | 22 | 69 | 88 |
内螺纹Y型过滤器 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
