D341X橡胶软密封蝶阀

D341X橡胶软密封蝶阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

橡胶软密封蝶阀产品概述

本公司的D341X橡胶软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。341X橡胶软密封蝶阀,软密封法兰蝶阀其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

橡胶软密封蝶阀 应用标准

设计标准 国标系列
设计标准 GB/T12237
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

橡胶软密封蝶阀 性能规范

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

橡胶软密封蝶阀 零件材料

零件名称 材料
阀体 各种橡胶、聚四氟
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 球墨铸钢、铸钢、合金钢、不锈钢
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

橡胶软密封蝶阀 蝶阀密封材料选用和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
代号 X或or J XA或or JA XB或or JB XC、JC或or F XD或or JD XE或or JE
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃

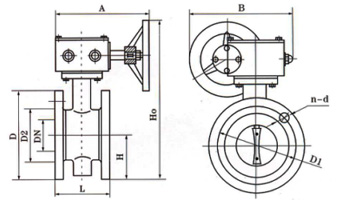

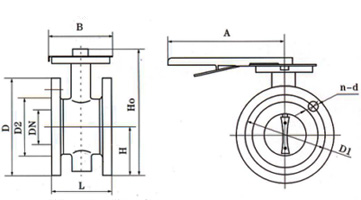

橡胶软密封蝶阀 结构尺寸图

D41X橡胶软密封蝶阀 (手柄传动) D341X橡胶软密封蝶阀 (蜗轮传动)
D41X橡胶软密封蝶阀 (手柄传动) D341X橡胶软密封蝶阀 (蜗轮传动)

橡胶软密封蝶阀 连接尺寸

(1)、D41X-6/10/16外形尺寸

公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 238 270 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 21/2 112 92.5 258 270 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 114 100 278 270 65 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 127 110 293 270 65 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 140 125 309 310 65 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 6 140 142.5 336 310 65 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22

(2)、D341X-6/10/16外形尺寸

公称通径 长度 外形尺寸 连接尺寸
0.6MPa 1.0MPa 1.6MPa
mm L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 250 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 270 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 290 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 310 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 330 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 350 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 390 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 430 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 470 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 510 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 550 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 630 755 1995 850 900 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48

橡胶软密封蝶阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
