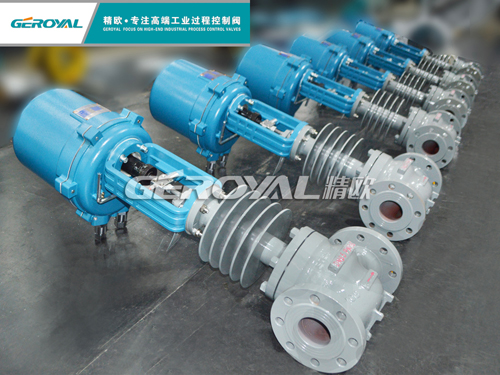

电动调节阀是一种通过电动机驱动阀门开闭，以实现流体控制的设备。其结构图和工作原理如下：

电动调节阀结构主要由以下部分组成：
电动机：用于驱动阀门开闭，通常为直流电机。
阀体：包括阀门和阀座，用于控制流体的通断。
阀杆：连接电动机和阀门，传递电动机的动力使阀门开闭。
电动执行器：包括电动机、减速器、行程控制器等，用于控制阀门的开闭和调节。
电动调节阀的工作原理：
电动调节阀的工作原理基本如下：
当电动机启动时，电动机的动力通过减速器传递给阀杆，使阀杆向前或向后运动。

阀杆的运动使阀门打开或关闭，从而控制流体的通断。
电动执行器中的行程控制器可以根据需要设定阀门的开度，以实现流量的调节。
总之，电动调节阀通过电动机驱动阀门开闭，通过行程控制器调节阀门的开度，从而实现对流体的精确控制。
