气动三通球阀的流向及工作原理

气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域。

气动三通球阀流向设计：
气动三通球阀分L型和T型，介质流通方向见下图。气动三通L型球阀适用于介质流向的切换，能使相互垂直的两个通道连通：气动三通T型球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。

气动三通球阀工作原理：
气动三通球阀根据结构形式及流通方向不同分为L型和T型，介质流通方向图如下：

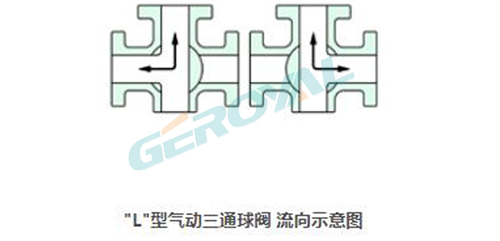

L型三通球阀只能连接或截断两条相互垂直正交的管道，不能同时保持第三条管道的相互连通，只起到分配作用。

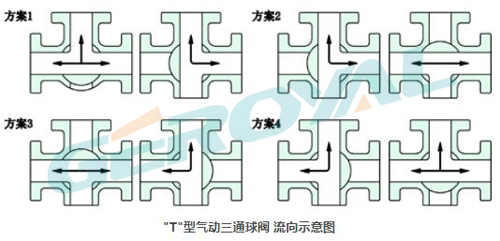

T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道，达到两进一出或一进两出的的功能，起到分流、合流作用。
